バーコードシートリーダーSR-100シリーズ

Barcode Sheet Reader

バーコードが印刷された大量の帳票を高速で読み取るバーコードシートリーダSR-100シリーズ

バーコードシートリーダーSR-100シリーズの特長

高速処理 270枚/分

※高速モード、1次元バーコード

1次元バーコードで270枚/分(高速モード)、2次元バーコードで230枚/分(高速モード)で読取り可能。

幅広い紙質・サイズに対応した万能型シートリーダー

SR-100シリーズは上質・感熱・特定のPET紙に対応。 サイズは現品票などの小さいサイズ(50×74mm)からA4縦横通し(297×297mm)まで、あらゆる用紙の読取りが可能です。 ※機種によって対応サイズが異なります。


より使いやすく、ユーザーフレンドリーを追求

見やすく使いやすい大型液晶パネルで、より一層操作性が向上しました。

【大型液晶パネル/操作パネル】

更に5色に変化するお知らせランプとリジェクトお知らせランプを搭載し、離れた場所から機械の状態確認やリジェクト部の用紙取り忘れをお知らせします。

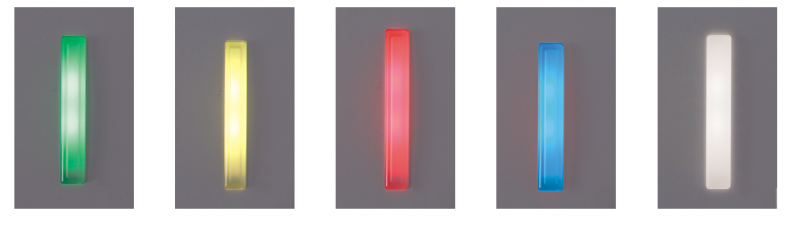

【お知らせランプ】


緑:待機/動作

黄:カバーオープン

赤:エラー

青:ハンディモード

白:計数モード

【リジェクトお知らせランプ】

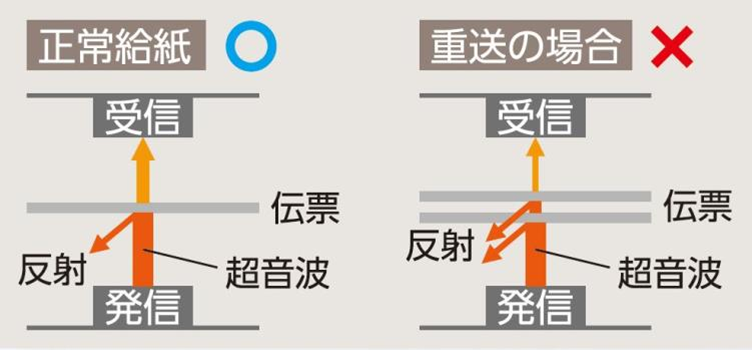

【超音波式重送検知キット】(オプション)

超音波式センサにより1枚目から正確な重送検知が可能です。

超音波キット装着時、標準搭載の光学式センサと切り替えてご利用可能です。

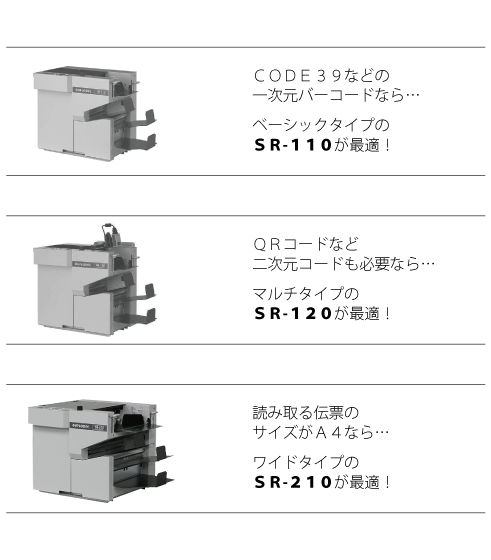

目的に応じて選べる3タイプ


製品仕様

SR-110

ナロータイプ　1次元バーコード

用紙サイズ

幅50～150mm　長さ74～230mm

紙質

52.3～157.0g/m2　の上質紙、感熱紙、タック紙(上質相当)、 特定のPET紙(事前通紙確認必要)、はがき(往復はがきは不可) ※大きさ、質量、紙質の混在は不可

厚み

0.065～0.193mm

処理速度

高速270枚/分※1　 標準250枚/分※1

用紙形態

シート物※3

給紙積載量

40mm　上質紙64 g/m2　約500枚相当　
(2Dスキャナーキットで1次元バーコード読取時20mm)

スタッカ容量

アクセプト1　40mm: 上質紙64 g/m2　約500枚相当
アクセプト2　25mm: 上質紙64 g/m2　約300枚相当
リジェクト　10mm: 上質紙64 g/m2　約125枚相当

印字機能

ドットインパクト方式、 マークモード/プリンタモード/印字無し、 最大40桁　印字色:赤色(標準)

インターフェース

RS-232C(ケーブル付属)、USBケーブル(別途ご用意願います。)長さ3mm以下
USB2.0準拠フルスピード　(USBキーボードエミュレーション付属/BarPoll)

BarPoll対応OS

Windows® 7 (32/64ビット)Windows® 8.1 (32/64ビット) Windows® 10 (32/64ビット)

定格電源

電圧100V　周波数 50/60Hz

消費電流

最大値0.8A　通常使用時0.6A

消費電力

最大値70W　通常使用時55W

外形寸法W×D×H

使用時:754×357×480mm、収納時:534×357×480mm

機械質量

35kg

オプション

スキャナー・デコーダキット 、低分解能スキャナー・デコーダキット 、超音波キット 、2Dスキャナーキット

アプリケーション

SR-communicator、RSmaster

SR-120

ナロータイプ　2次元バーコード

用紙サイズ

幅50～150mm　長さ74～230mm

紙質

52.3～157.0g/m2　の上質紙、感熱紙、タック紙(上質相当)、 特定のPET紙(事前通紙確認必要)、はがき(往復はがきは不可) ※大きさ、質量、紙質の混在は不可

厚み

0.065～0.193mm

処理速度

高速230枚/分※2　 標準210枚/分※2

用紙形態

シート物※3

給紙積載量

40mm　上質紙64 g/m2　約500枚相当　
(2Dスキャナーキットで1次元バーコード読取時20mm)

スタッカ容量

アクセプト1　40mm: 上質紙64 g/m2　約500枚相当
アクセプト2　25mm: 上質紙64 g/m2　約300枚相当
リジェクト　10mm: 上質紙64 g/m2　約125枚相当

印字機能

ドットインパクト方式、 マークモード/プリンタモード/印字無し、 最大40桁　印字色:赤色(標準)

インターフェース

RS-232C(ケーブル付属)、USBケーブル(別途ご用意願います。)長さ3mm以下
USB2.0準拠フルスピード　(USBキーボードエミュレーション付属/BarPoll)

BarPoll対応OS

Windows® 7 (32/64ビット)Windows® 8.1 (32/64ビット) Windows® 10 (32/64ビット)

定格電源

電圧100V　周波数 50/60Hz

消費電流

最大値0.8A　通常使用時0.6A

消費電力

最大値70W　通常使用時55W

外形寸法W×D×H

使用時:769×357×600mm、収納時:549×357×600mm

機械質量

36kg

オプション

超音波キット

アプリケーション

SR-communicator、RSmaster

1次元スキャナー仕様
読取可能コード

CODE39、CODE93、CODE128(GS1-128(EAN-128)を含む)、NW-7、 NW-7ABC、JAN/EAN/UPC 、JAN/EAN/UPCアドオン、2of5(インダストリアル、インターリーブド、マトリックス)

最大読取行数/桁数

1行(最大4行まで増設可)/250桁(マルチ設定、又は1Dスキャナ-増設時)

読取個数

シングル:1バーコード マルチ:複数(同一ライン上のデータ合計250桁以内)

バーコード読取幅

SR-110:113mm(中心振り分けで左右56.5mm)　 SR-210:270mm(中心振り分けで左右135mm)

バーコード読取高さ

7mm以上

バーコード印字位置

用紙先端・後端から10mm以上離すこと バーコード前後に10mm以上余白があること

分解能

0.15mm

2次元スキャナー仕様
読取可能コード

QRコード 、PDF417、 MaxiCode、 JAN/EAN/UPC、CODE39、CODE128、 GS1-128(EAN-128)、2of5インターリーブド、NW-7、 OCR-B(別途ライセンス購入が必要) 、カスタマーバーコード(設定変更が必要)

最大読取桁数

2000桁

読取可能エリア

用紙先端から 長さ45～160mm　幅方向両端より5mm以上空けること

1次元バーコード読取高さ/幅

高さ7㎜以上　幅60mm以下

(仕様は改良の為、予告なく変更する場合がございます)
※1:1次元スキャナー1個、単方向、最小用紙サイズ、10桁、応答時間50 ms以下
※2:双方向、QRコード100桁、最小用紙サイズ、応答時間50 ms以下
※3:100 mm×100 mm以下の場合、満載積載時のカールが 7 mm以下。100 mm×100 mm以上の場合、満載積載時のカールが10 mm以下。
